Трансформаторы тока (ТТ) — важнейшие элементы электротехнических систем, обеспечивающие безопасный и точный контроль параметров высоковольтных цепей. Их основная задача — преобразование больших токов в меньшие, удобные для измерения и дальнейшего анализа. Без них невозможно представить современную энергетику, защиту и автоматизацию электрических сетей.
Назначение и принципы работы трансформаторов тока
Главная функция трансформатора тока — снижение величины первичного тока до безопасного уровня, пропорционального исходному значению. Например, ток в линии может достигать сотен или тысяч ампер, в то время как измерительные устройства рассчитаны на десятки ампер. ТТ решает эту проблему, образуя магнитную связь между первичной и вторичной обмотками и передавая ток с пониженным коэффициентом трансформации.
Работа трансформатора основана на явлении электромагнитной индукции. Первичная обмотка, иногда выполненная в виде шины или витка, размещена на магнитопроводе вместе со вторичной. Когда через первичную цепь проходит ток, он создает переменный магнитный поток. Этот поток, в свою очередь, индуцирует ток во вторичной обмотке, величина которого пропорциональна первичному.
Устройство и конструктивные особенности
Классический трансформатор тока состоит из:
-
Магнитопровода — сердечника из ферромагнитного материала, обеспечивающего проводимость магнитного потока.
-
Первичной обмотки — может иметь один или несколько витков, либо представлять собой проводник, проходящий через отверстие сердечника.
-
Вторичной обмотки — содержит значительно большее число витков, чем первичная, что и обеспечивает понижение тока.
-
Изоляции и корпуса — отвечают за безопасность эксплуатации и защиту внутренней конструкции от внешних воздействий.
В зависимости от исполнения различают трансформаторы тока наружной и внутренней установки, измерительные и защитные. Защитные ТТ рассчитаны на работу при больших перегрузках, в то время как измерительные обеспечивают высокую точность данных.
Классификация трансформаторов тока
По назначению трансформаторы делятся на:
-
Измерительные — применяются для питания амперметров, счетчиков, аналого-цифровых преобразователей.
-
Защитные — используются в составе релейной защиты и автоматики, обеспечивая корректное функционирование отключающих устройств.
-
Универсальные — совмещают функции измерения и защиты.
По конструкции они бывают:
-
Тороидальные — выполнены в виде кольца, часто применяются в низковольтных системах.
-
Шинные — первичной обмоткой служит шина, пропускающая основной ток.
-
Секционные и разъемные — удобны для монтажа без отключения линии.
Области применения
Трансформаторы тока используются в самых разных областях электротехники:
-
в системах распределения электроэнергии;
-

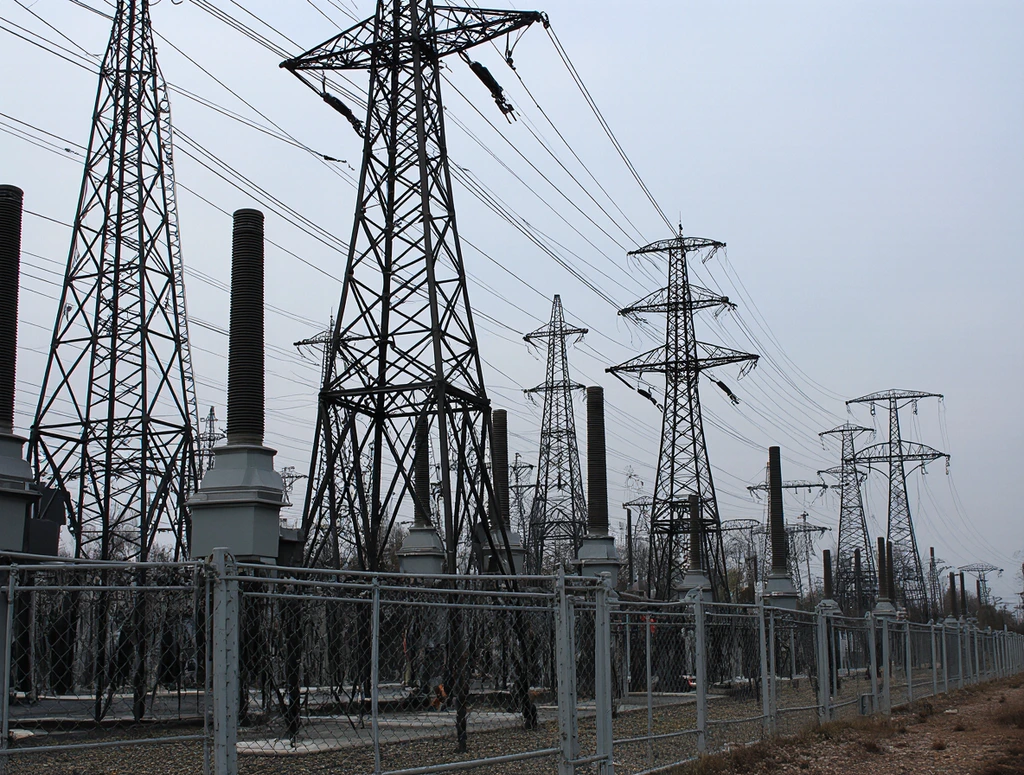

на подстанциях и электростанциях;
-
в промышленной автоматике;
-
для учета электрической энергии;
-
в системах релейной защиты;
-
в измерительных лабораториях.
Именно благодаря ТТ появляется возможность безопасно подключать измерительные приборы к высоковольтным цепям и получать точные данные, не подвергая оборудование риску выхода из строя.
Особенности эксплуатации и безопасность
Трансформаторы тока требуют внимательного обращения и соблюдения правил эксплуатации. Одно из ключевых требований — недопустимость размыкания вторичной цепи без нагрузки. В таком случае во вторичной обмотке возникает высокое напряжение, способное привести к пробою изоляции и повреждению оборудования. Поэтому при обслуживании обязательно устанавливают заземляющие перемычки.
Важной характеристикой трансформаторов является класс точности. Для измерительных применяются значения 0.2, 0.5, 1.0, а для защитных — 5P, 10P, указывающие на допустимую погрешность в различных условиях нагрузки.
Заключение
Трансформаторы тока — незаменимые элементы электрических сетей, обеспечивающие точное измерение и надежную защиту оборудования. Без них невозможно корректное функционирование приборов учета, релейных систем и автоматики. Понимая принцип работы, устройство и правила эксплуатации, можно грамотно применять трансформаторы тока в промышленности и энергетике, поддерживая стабильность и безопасность электроснабжения.
